Hallo lagi gan!, kali ini ane mau share soal sensor kapasitif CR18-DN simak baik baik yah.
Tentang Sensor:
Sensor CR18-8DN merupakan salah satu jenis sensor proximity kapasitif yang bisa mendeteksi benda apapun di depannya dengan jarak maksimal 8mm dari Sensor Head adapun spesifikasinya bisa dilihat dibawah:
Alat dan bahan:
Led akan menyala sebelum sensor mendeteksi benda dan akan mati jika sensor mendeteksi benda. Kondisi ini bisa dibalik (Led on jika sensor mendeteksi) dengan cara menghubungkan ouput sensor ke ground Led dan vcc led ke 24v PSU
Oke gan, sementara ini dulu yang bisa ane share, Moga bernafaat.
Sensor CR18-8DN merupakan salah satu jenis sensor proximity kapasitif yang bisa mendeteksi benda apapun di depannya dengan jarak maksimal 8mm dari Sensor Head adapun spesifikasinya bisa dilihat dibawah:
- Dimensi: 18x47,5mm
- Jarak Sensing Max 8mm
- Output NPN Normally Open 200mA
- Tipe sensing Semua benda
- Case plastik
- Input 12-24 VDC
Percobaan:

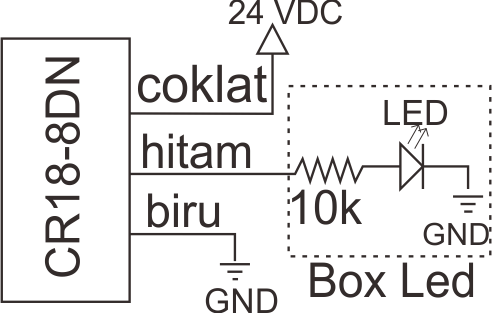

Menghidupkan led dengan sensor CR18-8DN, skematik rangkaian ada di bawah
- Sensor CR18-DN
- PSU 24V
- Kabel banana jack dan capit buaya
- Box Led
- Siapkan alat dan bahan
- Sambungkan kabel coklat sensor ke 24v PSU
- Sambungkan kabel biru sensor dan ground Led ke ground PSU
- Sambungkan kabel hitam sensor ke vcc led
- Power On PSU dan coba dekatkan benda ke Sensor Head
Led akan menyala sebelum sensor mendeteksi benda dan akan mati jika sensor mendeteksi benda. Kondisi ini bisa dibalik (Led on jika sensor mendeteksi) dengan cara menghubungkan ouput sensor ke ground Led dan vcc led ke 24v PSU
Oke gan, sementara ini dulu yang bisa ane share, Moga bernafaat.
